UJ11SM內螺紋柱塞閥
- 產品簡介： UJ11SFM內螺紋柱塞閥在閥門中術柱塞與密封環間采用過盈配合，通過調節閥蓋中法蘭調節螺柱，使密封環壓縮所產生側向力與閥體中孔面及柱塞外圓密封。由于彈性強、耐磨
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
性能規范：
公稱壓力（PN）：1.6Mpa
低壓氣密封試驗壓力：0.6Mpa
強度試驗壓力（PT）：2.4Mpa
適用介質：蒸汽、油品、水

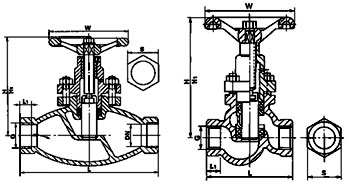

結構圖：
產品連接尺寸：
|
DNmm |
UJ11-UJ11SM-15、25、40C、P、R |
|||||
|
15 |
20 |
25 |
32 |
40 |
50 |
|
|
L |
90 |
100 |
120 |
140 |
170 |
200 |
|
H |
120 |
140 |
165 |
175 |
195 |
213 |
|
H1 |
148 |
175 |
205 |
215 |
246 |
268 |
|
W |
80 |
100 |
120 |
140 |
160 |
180 |
|
G |
1/2’’ |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
L1 |
14 |
16 |
18 |
20 |
22 |
24 |
|
S |
32 |
36 |
46 |
55 |
65 |
80 |
|
重量（千克） |
1．5 |
2.5 |
3.5 |
5.5 |
8.5 |
12 |
咨詢：UJ11SM內螺紋柱塞閥
