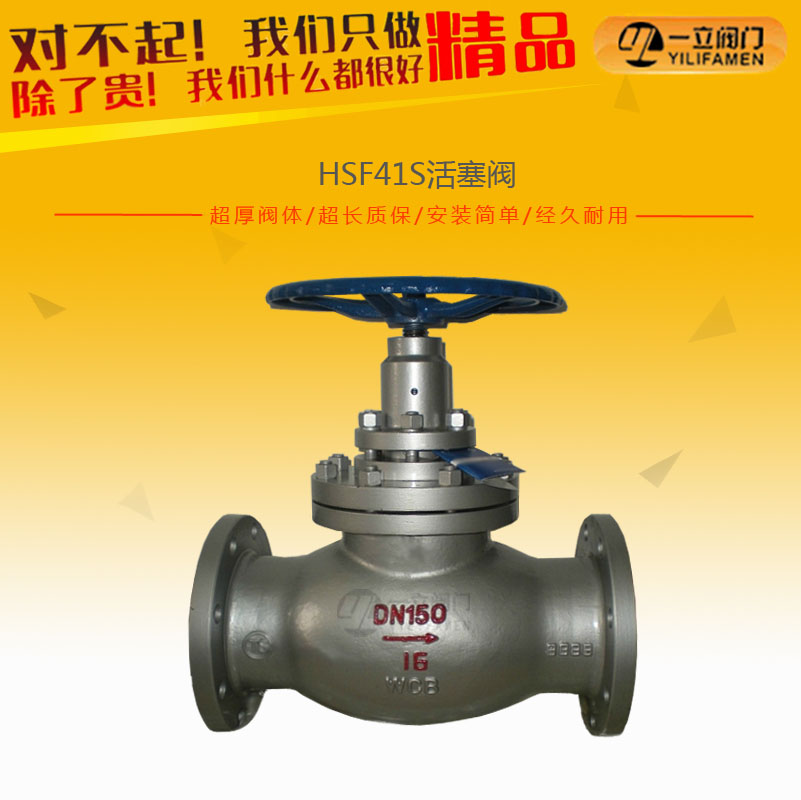

HSF41S活塞閥
- 產品簡介： 活塞閥 是建立在柱塞閥原有基礎上開發的一種新產品，,該閥門由一個不銹鋼缸套,一個活塞、活塞環及一個密封圈組成，密封接觸面包括缸套之內表面及相應活塞環之外表面
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
主要技術參數：
|
產品名稱
|
活塞閥
|
|
產品型號
|
HSF41S
|
|
公稱通徑
|
DN40-600
|
|
壓力范圍
|
1.6-4.0MPa
|
|
閥體材質
|
鑄鐵丨鑄鋼丨不銹鋼[304L/R、316L/R]
|
|
型號規格 |
公稱壓力 |
試驗壓力 ps(MPa) |
使用溫度 |
適用介質 |
|
|
殼體 |
密封 |
||||
|
HSF41 H-FX-16C |
1.6 |
2.4 |
1.76 |
180-320℃ |
水、蒸汽、氣、油品等 |
|
HSF41H-PPL-16P |
280-320℃ |
||||
|
HSF41W-FX-16P |
180-320℃ |
水、蒸汽、氣、油品等弱腐蝕介質類 |
|||
|
HSF41W-PPL-16R |
280-320℃ |
硝、醋酸類 |
|||
|
HSF41W-SF-16R3 |
150-200℃ |
尿素等強腐蝕介質類 |
|||
|
HSF41H-PTEF-16C |
180-200℃ |
水蒸汽油品等 |
|||
|
HSF41H-S×-16Z |
120-180℃ |
水蒸汽、氣等 (不耐油) |
|||
性能規范：
| 產品型號 | 主要技術性能 | 閥門材料 | ||||||
| 通徑（dn） | 公稱壓力 | 適用介質 | 適用溫度（℃） | 閥體、閥蓋、支架 | 活塞蓋、閥桿、活塞、缸套 | 活塞環、密封圈 | 閥桿螺母 | |
| hsf41s-16 | 40-300 | 10 | 水、蒸汽、氣、油品等 | ≤200 | ht200 | 1cr18ni9ti | 8202 | 黃銅 |
| hsf41s-16（z） | 40-300 | 16 | ||||||
| hsf41s-16(j) | 40-200 | |||||||
| hsf41s16c(j) | 40-450 | |||||||
| hsf41s-25c(j) | 40-450 | |||||||
| hsf41s-40c(j) | 40-450 | 40 | ||||||
| hsf41s-25q(j) | 40-450 | 25 | 1cr18ni9ti | |||||
| hsf41s-16p、16r（j） | 40-450 | 16 | ||||||
| hsf41s-25p、25r（j） | 40-450 | 25 | ||||||
| hsf41s-40p、40r（j） | 40-450 | 40 | ||||||
|
型號規格 |
通徑 |
試驗壓力 PN (MPa) |
主要技術性能 |
閥門材料選用 |
|||||||||
|
殼體 |
密封 |
適用 |
適用 |
閥體 |
活塞蓋 |
閥桿 |
缸套 |
墊料 |
絲桿 |
活塞蓋 |
手輪 |
||
|
HSFJ41H HSFZ41H |
40-600 |
2.4 |
1.76 |
水 |
120- |
WCB |
WCB |
2Cr13 |
A102 |
金屬 |
銅 |
1Cr18Ni9Ti |
灰鑄鐵 |
主要外形尺寸 (法蘭連接尺寸：PN10、16、25按JB/T78-94標準)：
|
公稱壓力 PN(MPa) |
公稱通徑 |
尺 寸(mm) |
重量 |
||||||||
|
L |
D |
D1 |
D2 |
Z-φd |
H |
H1 |
D0 |
||||
|
2.5 |
40 |
200 |
145 |
110 |
85 |
18 |
4-φ18 |
200 |
240 |
160 |
13 |
|
50 |
250 |
160 |
125 |
100 |
20 |
4-φ18 |
215 |
255 |
180 |
18 |
|
|
65 |
265 |
180 |
145 |
120 |
22 |
4-φ18 |
255 |
315 |
200 |
28 |
|
|
80 |
280 |
195 |
160 |
135 |
22 |
8-φ18 |
295 |
375 |
240 |
41 |
|
|
100 |
300 |
230 |
190 |
160 |
24 |
8-φ23 |
330 |
415 |
280 |
55 |
|
|
125 |
325 |
270 |
220 |
188 |
8 |
8-φ25 |
350 |
425 |
320 |
90 |
|
|
150 |
350 |
300 |
250 |
218 |
30 |
8-φ25 |
420 |
520 |
350 |
100 |
|
|
200 |
400 |
360 |
310 |
278 |
34 |
12-φ25 |
530 |
650 |
450 |
165 |
|
|
250 |
450 |
425 |
370 |
332 |
36 |
12-φ30 |
560 |
700 |
500 |
238 |
|
|
300 |
500 |
485 |
430 |
390 |
40 |
16-φ30 |
670 |
850 |
550 |
300 |
|
|
350 |
550 |
550 |
490 |
448 |
44 |
16-φ34 |
680 |
870 |
600 |
585 |
|
|
400 |
600 |
610 |
550 |
505 |
48 |
16-φ34 |
820 |
1040 |
700 |
745 |
|
