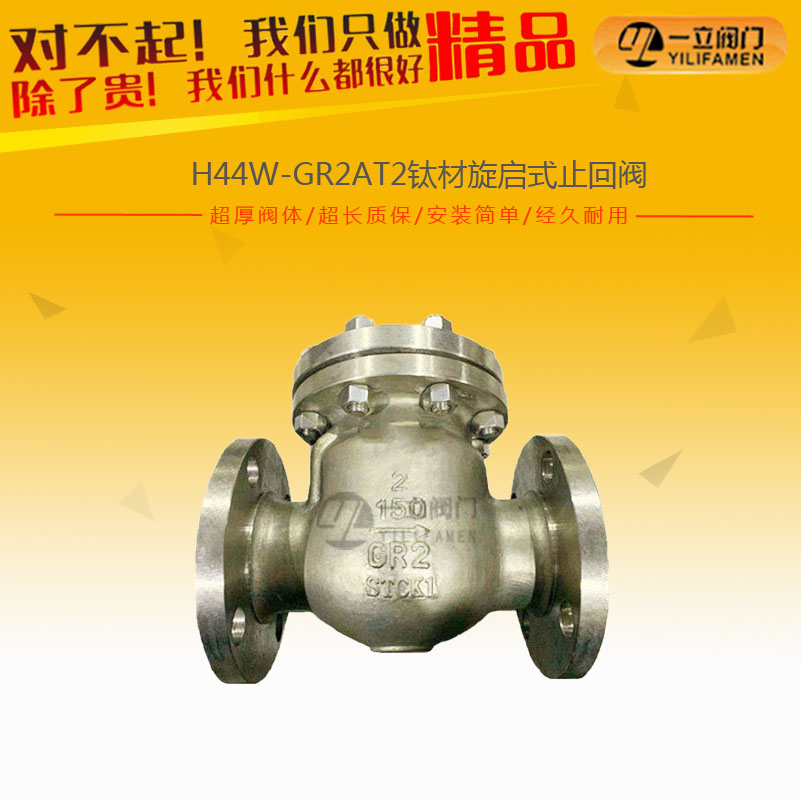

H44W-GR2AT2鈦材旋啟式止回閥
- 一、產品介紹 2507雙相鋼止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機
- 咨詢熱線：0577-67313796
-
專業流體成套閥門設備供應商
國內外閥門行業引領者
- 全國服務熱線：
0577-67313796
國內外閥門行業引領者
0577-67313796
【產品概述】
H44W-110Ti旋啟式止回閥:又叫鈦合金止逆閥，旋啟式法蘭止回閥，密封面本體密封/四氟密封，壓力PN110（對應美標HG20615 600LB），通經為DN15-50（美標），整體材質TA10可以耐廢堿液使用，啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流防止發生事故，設計執行標準按照GB/T執行標準，閥門安裝位置與管道水平或者垂直安裝，用于防止管路中的氯離子、污水、強堿等介質的倒流控制。
法蘭純鈦止回閥是一種以純鈦材料精密鑄造加工而成的一種特種貴金屬材料閥門，廣泛應用電廠，化工，石油，船舶，制藥，海水管道排水系統，航空等工業領域。H44W-16Ti型號是止回閥種的其中一種，閥瓣采用旋啟式結構，連接方式采用了法蘭連接。型號中的H代表止回閥，一4代表法蘭連接，第二個4代表閥瓣，W代表密封面材料，16代表壓力，Ti代表銅材料。
【產品用途】
廣泛應用于氯堿工業、純堿工業、制藥工業、化肥工業、精細化工業、紡織纖維合成和漂染工業，基本有機酸和無機鹽生產，硝酸工業等。
【適用場合】
石油、石化設備，如石化設備中的反應器等。硫酸的儲存與運輸設備，如熱交換器等。發電廠煙氣脫硫裝置，主要使用部位有：吸收塔的塔體、煙道、檔門板、內件、噴淋系統等。有機酸處理系統中的洗滌器和風扇。海水處理裝置，海水熱交換器，造紙工業設備，硫酸、硝酸設備，制酸、制藥工業及其他化工設備、壓力容器，食品設備。制藥廠:離心機，反應器等。植物食品：醬油罐，料酒，鹽罐，設備和敷料。對強腐蝕介質904L是匹配的鋼種。
【執行標準】
設計制造:GB/T12235結構長度:GB/T12221法蘭標準:JB/T79檢驗與試驗:JB/T9092標志:GB/T12220供貨:JB/T7928
【主要參數】
鈦材止回閥公稱通徑：DN50mm-DN300mm；
鈦材止回閥公稱壓力：PN1.0MPa-1.6MPa；
鈦材止回閥溫度范圍：-29℃-300℃
【壓力試驗】
|
試驗壓力(MPa) |
2.5 |
4 |
6.4 |
10 |
MPa |
|
殼體強度試驗 |
3.75 |
6 |
9.6 |
15 |
MPa |
|
高壓密封試驗壓力 |
2.75 |
4.4 |
7.04 |
11 |
MPa |
|
低壓氣密封驗壓力 |
0.5-0.7 |
||||
【外形尺寸】
|
公稱通徑 DN |
主要外形尺寸和連接尺寸 |
||||||
|
L |
D |
D1 |
D2 |
Z-d |
H |
||
|
25 |
160 |
115 |
85 |
65 |
16 |
4/14 |
100 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4/18 |
105 |
|
40 |
200 |
145 |
100 |
85 |
16 |
4/18 |
115 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4/18 |
135 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4/18 |
142 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8/18 |
165 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8/18 |
180 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8/18 |
210 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8/23 |
233 |
|
200 |
500 |
335 |
295 |
265 |
26 |
12/23 |
304 |
|
250 |
550 |
405 |
355 |
320 |
30 |
12/25 |
348 |
|
300 |
650 |
460 |
410 |
375 |
30 |
12/25 |
390 |
|
350 |
750 |
520 |
470 |
435 |
34 |
16-25 |
430 |
|
400 |
850 |
580 |
525 |
485 |
36 |
16-30 |
468 |
