結構特點：


旋啟式止回閥在完全打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較小。升降式止回閥的閥瓣座落位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，并切斷流動。根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力降比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限制很少。

主要零部件：

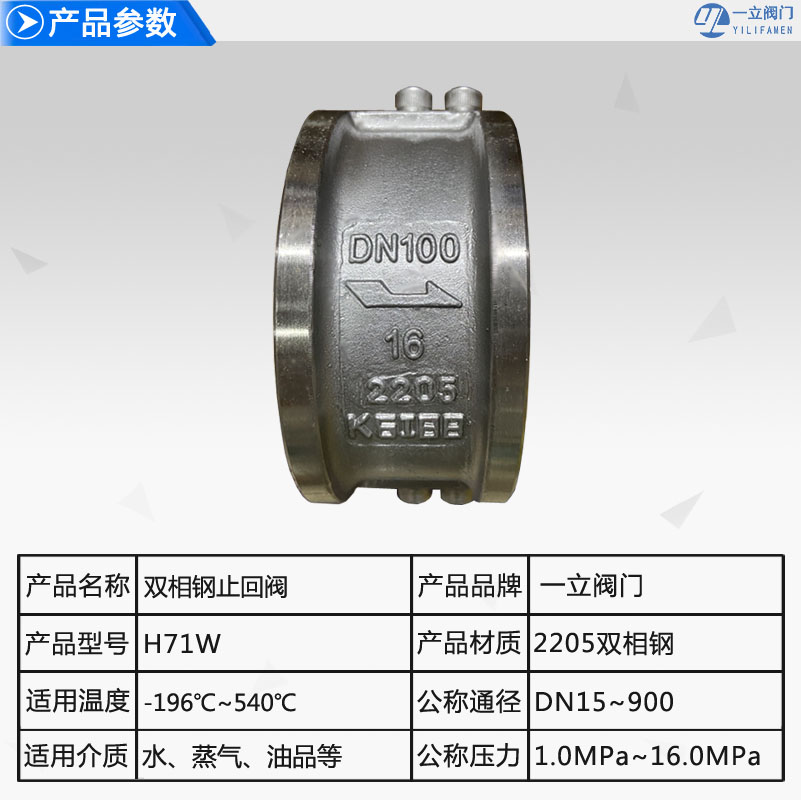

技術參數：


公稱壓力或壓力級：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K

公稱通徑或口徑：DN15～900

連接方式：法蘭、對焊、螺紋、承插焊、對夾等

適用溫度：-196℃～540℃

閥體材料：WCB、SS304、SS304L、SS316、SS316L、雙相鋼、哈氏合金等金屬材料。

適用介質：水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

止回閥的安裝應注意以下事頂：

1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
3、升降式垂直瓣止回閥應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。


產品安裝流程：


1.蝶式止回閥可以水平安裝(箭頭平行水平地面)，也可以垂直安裝(箭頭與水平地面垂直方向)，一般DN大于400的盡量采用水平方向安裝。

2.安裝前應對管道進行清洗，對閃光燈全面檢查，確保無損之后再裝入管路，裝入時注意箭頭所指方向與介質運行方向一致。

3.在該閥的進口處應安裝過濾器，出口處要安裝一臺蝶閥或閘閥，以便于該閥門及其它設備維修。

4.在堅固法蘭連接螺栓時，應注意對稱均勻堅固。
