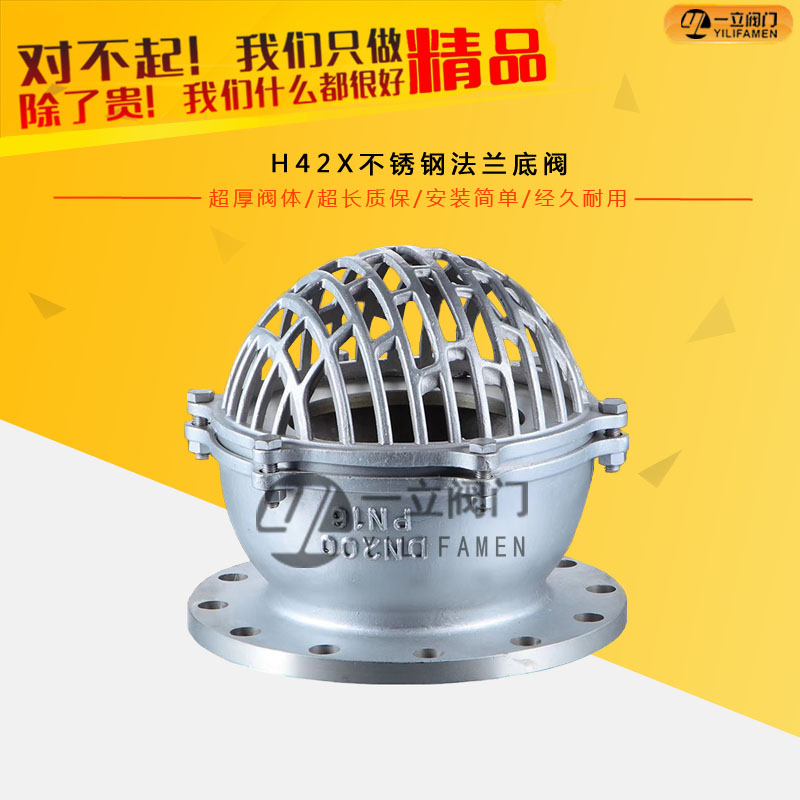

H42X不銹鋼法蘭底閥

產品說明 H42X不銹鋼法蘭底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水口和加強筋起到了不易堵塞

咨詢熱線：0577-67313796

產品詳情

產品說明：

H42X不銹鋼法蘭底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端限制水泵管內液體返回水源，起著只進不出的功能。閥蓋上有很多個進水口和加強筋起到了不易堵塞，主要應用在抽水的管路上水道和支承的作用，連接方式有法蘭連接和螺紋連接。主要由閥體，閥芯，閥瓣，過濾網等組成，一般承受壓力為2.5公斤。

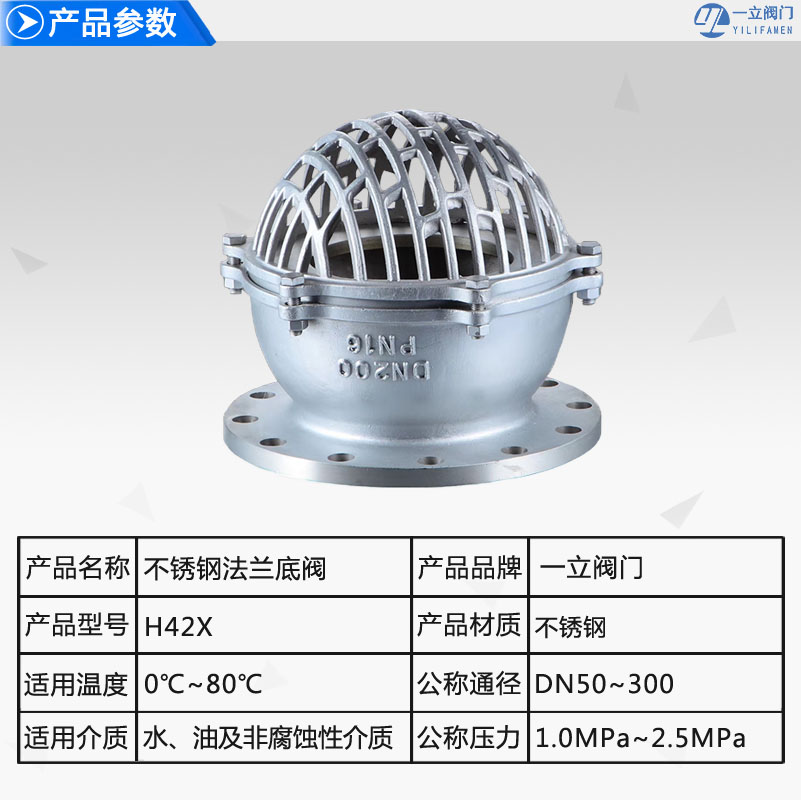

產品名稱	H42X、H42F不銹鋼底閥
產品型號	H42X、H42F
公稱通徑	DN15-300mm
壓力范圍	0.25-1.0MPa
閥體材質	不銹鋼

結構原理：

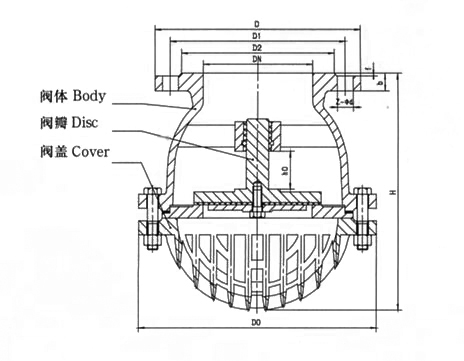

H42X不銹鋼法蘭底閥由閥體，閥瓣，閥蓋，襯套，密封圈等零件組成，詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下，閥瓣打開水，當示停后出口管內的壓力將閥瓣迅速關閉，液體將不會倒回水源，起到了即暢通抽水又節約水能損失的作用。

性能規范：

型號	公稱壓力	試驗壓力		工作溫度℃	適用介質
		強度（水）MPa	密封（水）MPa
H42X-2.5	0.25	0.4	0.25	≤50	水

適用介質：水、油、及非腐蝕性介質
適用溫度：≤80 ℃
主要密封材料：灰鑄鐵、丁腈橡膠
執行標準：Q/12 NJ3583-2001
試驗標準：GB/T13927-1992

零件材料：

零件名稱	材料
閥體、閥蓋、閥瓣	灰鑄鐵、鑄鋼、不銹鋼
密封圈	橡膠
墊片	石棉板

應用范圍：

H42X不銹鋼底閥通常安裝于水面以下，而水上式底閥則安裝于水面以上，它是老式底閥的更新換代產品，是理想的引水設備而且亦可取代真空泵及抽真空裝置。該底閥設計合理，制造工藝先進，安裝、使用、檢修方便。并具有摩擦阻力小，使用壽命長，節能等優點，廣泛適用于石化、化工、紡織、印染、冶金、礦山、排灌等行業的水泵配套設施。

主要外形尺寸和連接尺寸：

型號	公稱通徑DN（mm）	尺寸（mm）								重量（kg）
型號	公稱通徑DN（mm）	D	D1	D2	b-f	Z-Φd	D0	h0	H	重量（kg）
H42X-2.5	50	140	110	90	16-3	4-14	135	17	142	4
	65	160	130	110	16-3	4-14	168	25	180	6.5
	80	185	150	125	18-3	4-18	198	32	197	8.5
	100	205	170	145	18-3	4-18	247	40	230	143.5
	125	235	2500	175	20-3	8-18	272	43	270	18
	150	260	225	200	20-3	8-18	315	38	297	24
	200	315	280	255	22-3	8-18	405	65	382	38
	250	370	335	310	24-3	12-18	465	84	460	64
	300	435	395	262	24-4	12-23	510	90	530	98

咨詢：H42X不銹鋼法蘭底閥
