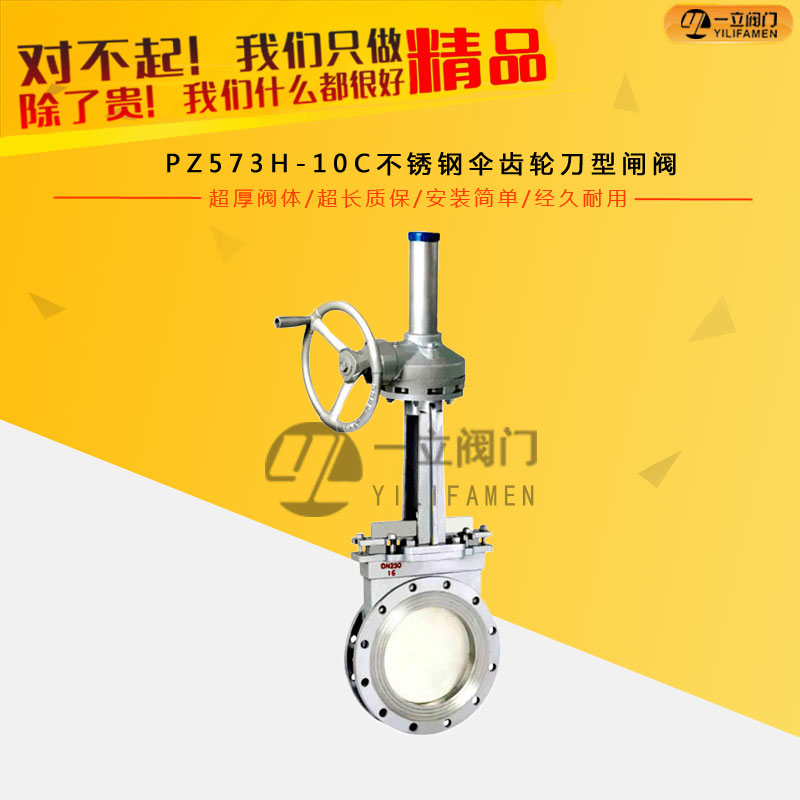

PZ573H-10C不銹鋼傘齒輪刀型閘閥

簡介： PZ573H傘齒輪刀型閘閥為氣動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，型號分為：PZ573X、PZ573H、PZ573F、PZ573Y,公稱壓力PN10~16，閥體材料為

咨詢熱線：0577-67313796

產品詳情

簡介：

PZ573H傘齒輪刀型閘閥為氣動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，型號分為：PZ573X、PZ573H、PZ573F、PZ573Y,公稱壓力PN10~16，閥體材料為碳素鋼（PZ573H-10C/16C）、不銹鋼（PZ573F-10P/16P、PZ573Y-10P/16P），具有排渣功能的的閘閥。PZ573H傘齒輪刀型閘閥采用全圓形的通道設計，在刀板上端安裝有聚四氟乙烯、刮泥器，聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可在閥體四周設置多個沖洗口。刀板底端加工成刀刃，光潔度高，保證了良好的密封性。

用途及特點：

PZ573H傘齒輪刀型閘閥廣泛用于化工、煤碳、制糖、污水、造紙、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛刻的環境條件下等領域，是一種理想的密封閥門。刀型閘閥特別適合于造紙行業在管道上作調節和節流使用。【PZ573H傘齒輪刀型閘閥】根據需要，可在閥體四周設置多個沖洗口，直接用空氣、蒸汽或水進行沖洗，防止沉淀物逐漸堆積，對于輸入困難的流體特別適用。

1、采用對夾式結構，體積小，重量輕，流阻小，安裝維修方便。

2、完全敞開的通道，可以防止介質在閥內沉積。

3、新研制的U型封圈，可以保證閥門的良好密封性。

4、閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。

性能參數：

公稱壓力（MPa)	殼體試驗（MPa)	密封試驗（MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	紙漿、污水、煤漿、灰、渣水混和物

零部件材料：

體、蓋	閘閥	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

連接尺寸：

MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	50	160	125	100	330	4-M16	180
	65	50	180	145	120	360	4-M16	180
	80	50	195	160	135	390	4-M16	220
	100	50	215	180	155	440	8-M16	220
	125	50	245	210	185	510	8-M16	230
	150	60	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	70	390	350	320	840	12-M20	360
	300	80	440	400	368	960	12-M20	400
	350	90	500	460	428	1110	16-M20	400
	400	100	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	185	1010	950	898	2420	24-M30	680
	900	200	1110	1050	1005	2680	28-M30	680
	1000	200	1220	1160	1115	3100	28-M30	700
	1200	254	1450	1380	1325	3450	32-M36	800
1.6	50	50	160	125	99	330	4-M16	180
	65	50	185	145	120	360	4-M16	180
	80	50	200	160	135	390	8-M16	220
	100	50	220	180	155	440	8-M16	220
	125	50	250	210	185	510	8-M16	230
	150	60	285	240	210	600	8-M20	280
	200	60	340	295	265	700	12-M20	360
	250	70	405	355	310	840	12-M22	360
	300	80	460	410	375	960	12-M22	400
	350	90	520	470	435	1110	16-M22	400
	400	100	580	525	485	1250	16-M27	400
	450	114	640	585	545	1380	20-M27	530
	500	127	715	650	609	1530	20-M30	530
	600	154	840	770	720	1800	20-M36	600
	700	165	910	840	788	2150	24-M36	600
	800	185	1025	950	898	2420	24-M36	680
	900	200	1125	1050	998	2680	28-M36	680
	1000	200	1255	1170	1110	3100	28-M42	700
	1200	200	1485	1390	1325	3450	32-M48	800

執行標準：

設計制造 Design and manufacture: JB/T8691-1998

結構長度 structural length: GB/T15188.2-94

法蘭連接 Flange connection: GB/T9113.1-2000 JB/T79-94

試驗與驗收 testing and acceptance: GB/T13927-92

咨詢：PZ573H-10C不銹鋼傘齒輪刀型閘閥
