產品簡介：
HS41X不銹鋼倒流防止器是一種安裝在各類管路系統中用于嚴格阻止介質倒流，保護其后的介質或設備不受污染的止逆類閥門。由兩個串聯的止回閥和過渡部分組成，密封嚴密，確保介質無一點回流，安全可靠，使用壽命長。
倒流防止器根據我國目前的供水管網，尤其是生活飲用水管道回流污染嚴重，又無有效防止回流污染裝置的情況下，研制的一種嚴格限制管道中的水只能單向流動的新型水力控制裝置(倒流防止器)。
產品結構：
倒流防止器產品由兩個隔開的止回閥和一個液壓傳動的泄水閥組成。由于止回閥的局部水頭損失，中間腔內的壓力始終低于入水口的壓力。這個壓差驅使泄水閥處于關閉狀態，管路正常供水。在壓力異常時，（即出口端壓力高于中間腔），即使兩個止回閥都不能反向密封，安全泄水閥也能自動開啟將倒流水泄空，并形成空氣隔斷，保證上游供水衛生安全。
產品特點：
一般來說，這種閥門適用于清水或物理、化學性質類似清水且不允許介質倒流的管道系統中。例如：
1、生活飲用水管道與接出的用于非生活飲用水（消防、生產、灌溉、環保、灑水等）管道的交叉處。
2、市政自來水接入用戶的靠近用戶水表的出水處。
3、水淹沒供水管出流口時的管道上。
4、串聯了加壓泵或多類增壓設備的生活飲用水管道上的吸水管道上。
5、各類建筑的生活飲用水管網和生產中認為不允許介質倒流的管道中。
工作原理：
正常供水時工作原理：
A、清潔市政生活水從第一級止回閥經過排水器到第二級止回閥出口向用戶供水，第一級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔，而隔膜下腔與第一級止回閥出口(第二級止回閥進口)相通，由于其存在一定的壓差，推動閥瓣下移，排水器關閉，防止隔斷閥正常供水；
B、當閥后管路無用戶，水靜止。如進口壓力保持不變，其前后存在壓差，排水器仍呈關閉狀態。
C、如進口壓力下降，共前后壓差下降到一定值時，彈簧推動閥瓣向上，排水器又開啟泄壓，泄壓到與進口壓力恢復一定壓差時，排水器又關閉。
密封失靈時工作原理：
A、不銹鋼倒流防止器之后管網壓力升高，超過閥前進口壓力時，如第二止回閥密封完好無漏，高壓水不會倒流，排水器隔膜上下保持原來壓差，排水器關閉，不泄壓。當第二級止回閥密封破壞產生泄漏，第二級止回閥之前壓力升高，造成排水器個膜上下壓力并減小，排水器打開，排水泄壓，此時，如第一級止回閥同時密封被破壞，有于第二級止回閥倒流回的高壓水已泄壓減壓，故不會倒流地一級止會閥。
B、如供水過程中供水壓力不斷下降，則排水器隔膜上部壓力下降，安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降至零或負壓時，排水器完全打開，水排出，空氣從排水器進真空腔，從而防止產生虹吸倒流現象。
裝置特點：
1、該產品設計獨特，外型美觀，安裝簡單，維修方便。
2、雙止回加空氣隔斷，徹底防止任何工況下的倒流污染。
3、計算***，加工精良，性能可靠，動作靈敏。
4、根據CJ/T160-2002標準設計。
5、內外表面均噴環保涂層，確保產品的防腐蝕及安全性。
如倒流防止器需使用在海水中訂貨時需注明。
產品分類：
普通型與安全型：

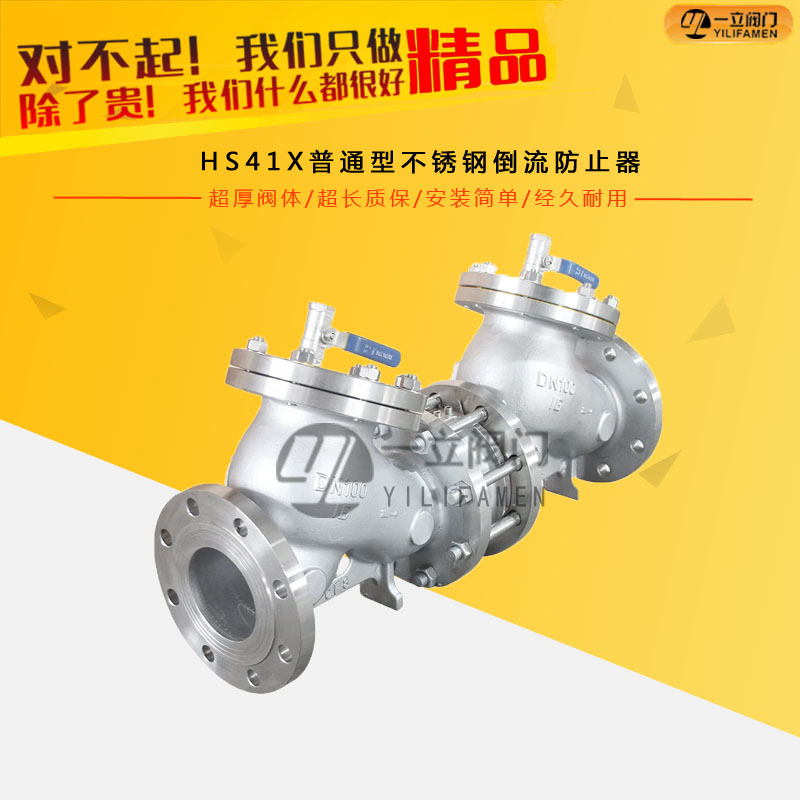

HS41X-16普通型不銹鋼倒流防止器為多重止回密封串聯而成，當其中有一只密封破壞時，另二只還起密封作用，防止回流。但三只止回密封同時破壞后，就失去了止回作用。
HS41X-16-A 安全型不銹鋼倒流防止器在普通型基礎上中間加排水器，這樣即使二只止回閥密封同時破壞，其他也能起到防止回流污染的作用。
技術參數：
|
公稱壓力 |
公稱通徑 |
適用介質 |
適用溫度 |
法蘭標準 |
試驗標準 |
|
1.0～2.5MPa |
50～600mm |
水 |
0～80℃ |
GB/T 17241.6GB/T 9113 |
GB/T 13927API598 |
主要零部件：
|
序號 |
零部件名稱 |
材質 |
|
1 |
閥體 |
鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 |
|
2 |
閥蓋 |
鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 |
|
3 |
閥盤 |
球墨鑄鐵 |
|
4 |
彈簧 |
不銹鋼、鉻釩鋼 |
|
5 |
防污閥 |
黃銅 |
外形結構圖：
主要外形尺寸：
|
型號 |
DN |
安全型L |
普通型L |
D |
φ |
n-d |
H |
HS41X-16A（安全型）
HS41X-16（普通型） |
50 |
455 |
410 |
165 |
125 |
4-φ18 |
190 |
|
65 |
480 |
430 |
185 |
145 |
4-φ18 |
200 |
|
80 |
570 |
500 |
200 |
160 |
8-φ18 |
225 |
|
100 |
710 |
640 |
220 |
180 |
8-φ18 |
248 |
|
125 |
800 |
730 |
250 |
210 |
8-φ18 |
276 |
|
150 |
910 |
830 |
285 |
240 |
8-φ23 |
308 |
|
200 |
1090 |
1000 |
340 |
295 |
12-φ23 |
356 |
|
250 |
1315 |
1200 |
405 |
355 |
12-φ25 |
410 |
|
300 |
1475 |
1360 |
460 |
410 |
12-φ25 |
485 |
|
350 |
1690 |
1560 |
520 |
470 |
16-φ25 |
528 |
|
400 |
1860 |
1720 |
580 |
525 |
16-φ30 |
595 |
安裝與調試：
1、正式安裝之前，應徹底沖洗所有管道。
2、倒流防止器應安裝在水平位置，這個位置應方便調試和維修，并能及時發現水的泄放或故障的產生，安裝后倒流防止器的閥體不應承受管道的重量，并注意避免凍壞和人為破壞。
3、倒流防止器兩端宜安裝維修閘閥，進口前宜安裝過濾器，而且至少應有一端裝有可撓性接頭。然而，對于只在緊急情況下才使用的管路上（例如消防系統管道），應考慮過濾器的網眼被雜質堵塞而引起緊急情況下供水中斷的可能性。
4、泄水閥的排水口不應直接與排水管道固定連接，而應通過漏水斗排放到地面上的排水溝，漏水斗下端面與地面距離不應小于300mm。
